内圆磨床在加工过程中6个调整位置。

发布日期：2019-12-31 00:00 来源：http://www.qdmrdjx.com 点击：

大光长荣数控内圆磨床和程控内圆磨磨床是我们精密内圆加工的首选。内圆磨床调整在加工过程中需要调整角度和精度，具体调整分为以下几个部分。

1.内圆磨床头架的调整，在内圆磨床磨削圆柱孔时，头架应调整至零位，头架可回转角度，以便磨削内圆锥孔的回转角度由刻度板读出。头架主轴由双速电机经带轮传动；调速时首先转动工件转速选择开关，既可以使头架电动机在高速或低速状态下工作，然后再变换传动带在塔轮上的位置，既可以使主轴获得四级转速，调整后用张紧轮将传动带张紧。

2.内圆磨床电气开关的调整，电气开关的头架电动机开关有1档，0档，2档，三个档位。1档位试转状态，0为停止，2为工作状态；总停按钮可在紧急情况下使用，按下总停按钮，磨床工作部分处于断电保护状态；顺时针旋转总停按钮，按钮可以自动弹起，工作部分通电。

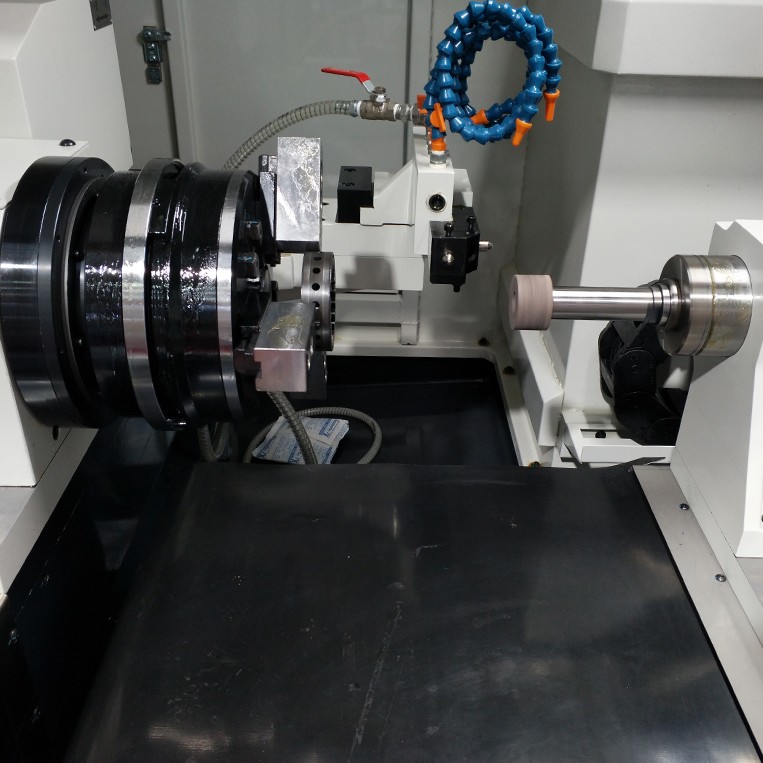

内圆磨床

3.数控内圆磨床工作台液压传动部分调整，

按动液压泵启动按钮，再将工作台液压开停旋钮置于“开”的位置状态，然后跳帧干工作台往复挡铁的位置，使工作台进入工作行程前由行程压板将行程阀压下；调成工作台磨削速度旋钮，使工作台往复运动；在工作台运动结束后，用手将换相手柄抬起，使其越过右换挡铁；此时行程压板离开行程阀，工作台转为快速行程；最后，中停压板将行程阀压下工作台停止运动。

4. 内圆磨床砂轮修正器的调整，启动液压泵并将动作选择旋钮转至修整位置，此时砂轮修正器自动倒下，定位销与支撑螺钉接触，金刚石进入修整位置状态。

修整时要调整好工作台修整挡铁的位置和修整速度旋钮，修整结束后可转动动作选择旋钮，使回转头在弹簧的作用下恢复原位。

5. 内圆磨床砂轮横向进给机构的调整，砂轮航向进给分手动调整和自动调整；周董进给由手摇轮实现，按动作手柄可做微调进给，进给量为每格0.005mm；将自动进给旋钮转至“开”位置时，砂轮将做周期自动进给，调整顶杆可控制进给量大小。台湾大光长荣内圆磨床是高精度内圆磨床加工的代表。

6. 内圆磨床磨具的调整，内圆磨床的磨具有大小两种规格，更换时，要先打开罩壳，然后拧松磨具座上的螺钉才能完成。

内圆磨床
