龙门磨床横梁挠度自动补偿与液压预紧消除变形误差

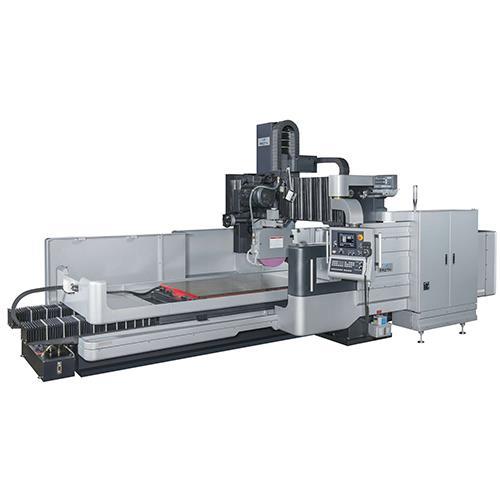

龙门磨床的横梁跨距通常达2-6米，承载着横向移动的磨头滑板，在自重和磨削力作用下会产生下挠变形，导致磨头相对于工作台的平行度误差，影响大型工件平面度。传统设计通过增大横梁截面提高刚度，但会增加重量和成本。现代龙门磨床采用横梁挠度自动补偿系统，结合液压预紧装置，实时抵消变形。本文介绍补偿原理及实际应用效果。

挠度补偿系统由安装在横梁两端的位移传感器、液压油缸和控制器组成。当横梁因磨头移动产生下挠时，传感器检测挠度值（精度0.001mm），控制器按预设模型驱动油缸对横梁施加向上推力，反向补偿变形。同时，横梁内部可设置预紧拉杆，通过液压螺母施加恒定预拉力，使横梁预先产生上拱，与负载挠度抵消。有限元分析显示，对于跨距4米的龙门磨床，无补偿时磨头移动至中点下挠0.05mm；启用液压预紧和动态补偿后，残余变形＜0.005mm。补偿系统响应时间＜0.1秒，适应磨头移动速度。

应用实例：某重型机械厂龙门磨床磨削6米长机床导轨，原加工后导轨直线度0.03mm/全长，超差。加装横梁挠度补偿系统后，直线度稳定在0.008mm/全长，满足高精度要求。该系统还可补偿因温度变化引起的横梁热变形。投资回收期约1年。对于大型龙门磨床，挠度补偿是保证精度的必备技术。
