龙门磨床结构特点与刚性分析

龙门磨床是大型精密加工装备领域中的关键设备，专用于大型工件、模具模板和机床床身等大尺寸零件的平面、侧面和导轨面精密磨削加工。与普通平面磨床相比，龙门磨床以其独特的龙门框架结构和优异的整体刚性，在大型零件加工领域展现出了不可替代的技术优势。理解龙门磨床的结构特点与刚性设计，是充分发挥其加工能力、保证大型工件加工精度的基础前提。

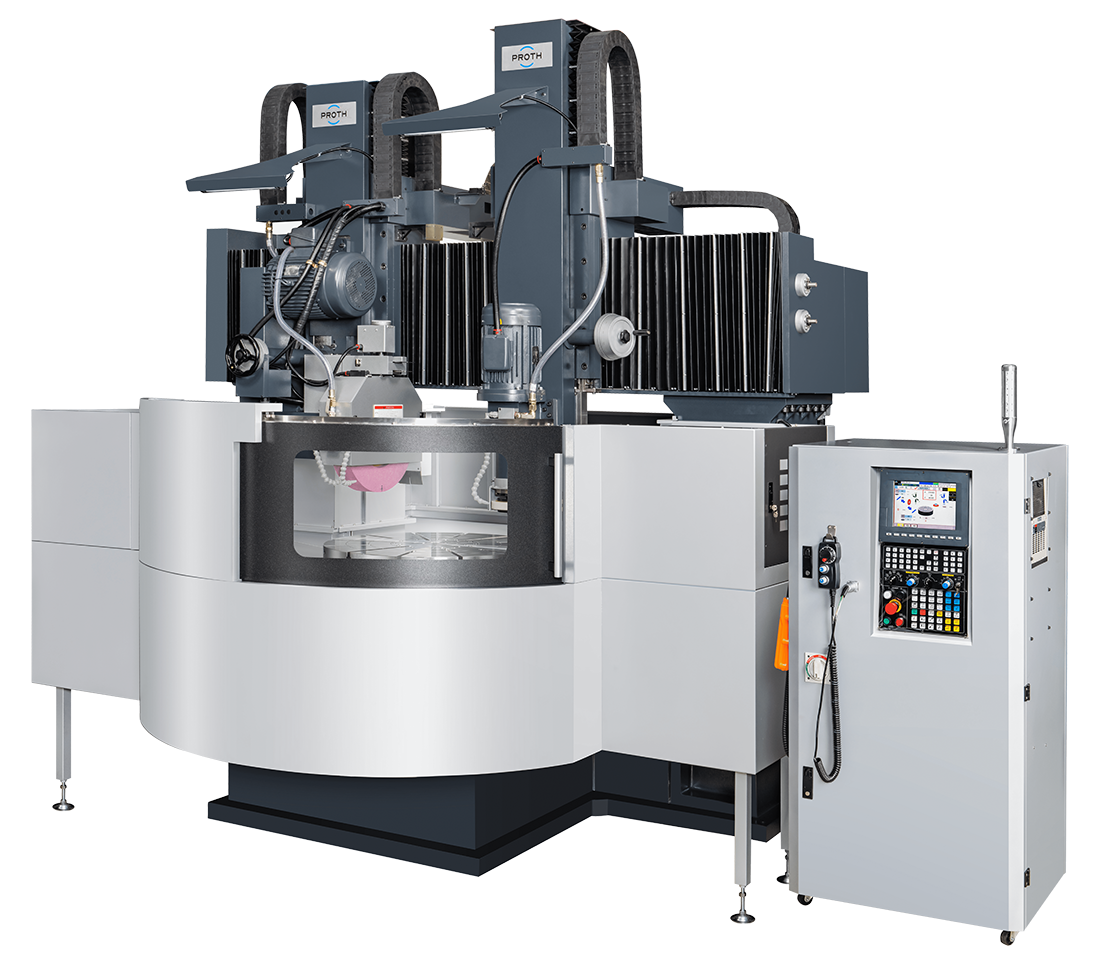

龙门磨床最显著的结构特征在于其龙门式框架设计。该结构由横梁、左右立柱和床身基座共同构成一个封闭的刚性框架体系，磨头系统沿横梁做横向进给运动，而工作台则沿床身导轨做纵向运动。这种结构布局使龙门磨床的主轴系统与工作台之间的相对运动完全建立在整体框架基础上，受力传递路径短、刚度传递效率高。与悬臂结构的磨床相比，龙门磨床的横梁两端由立柱共同支撑，在磨削力作用下产生的挠曲变形大幅降低。这种封闭式框架结构为龙门磨床加工大型工件提供了充足的刚性保障，使其能够在重切削条件下保持稳定的加工精度。

横梁作为龙门磨床的核心承载部件，其结构设计对整机刚性有着决定性影响。横梁跨越工作台宽度方向，承载着磨头系统的全部重量和磨削反力。为满足大型龙门磨床的加工需求，横梁通常采用箱形截面结构设计，内部设置密集的加强筋板以提升抗弯和抗扭刚度。横梁的前后导轨面经精密加工，用于安装磨头溜板的直线导轨或静压导轨，并保持与工作台运动方向的垂直度和直线度。现代龙门磨床普遍采用双驱同步技术在横梁两端各配置一套伺服驱动系统，通过数控系统协调同步运动，消除单侧驱动产生的偏转扭矩，进一步提高横梁运动部件的动态响应性能和定位精度。

龙门磨床的工作台和床身结构同样是刚性设计的重要环节。大型龙门磨床的工作台面通常为宽大矩形，加工面需经精密刮研或磨削以保证其平面度。工作台底部配置有足够数量的支撑滑块，均匀分布以分散工件重量，避免因局部过载导致的导轨变形。床身作为整台龙门磨床的基础支撑，采用高强度铸铁或焊接钢结构制造，经时效处理消除内应力后，再加工各安装基准面和导轨安装面。充足的床身体积和重量不仅为龙门磨床提供了良好的抗振性能，还有效衰减了磨削过程中产生的振动能量，保护了加工精度不受外界干扰。

龙门磨床的刚性设计还需要考虑到热变形的影响。大型龙门磨床在长时间连续加工过程中，主轴发热、液压系统发热和环境温度变化会导致机床各部件发生不同程度的热膨胀。为此，现代龙门磨床在结构设计上采取了多项热对称设计和温度补偿措施，如立柱和横梁采用对称布置的热源结构、关键部位安装温度传感器进行实时监测，数控系统根据温度变化自动调整补偿量，确保龙门磨床在长时间运行中的精度稳定性。
