数控平面磨床 —— 智能化与高效化的精密平面解决方案

1. 设备概述

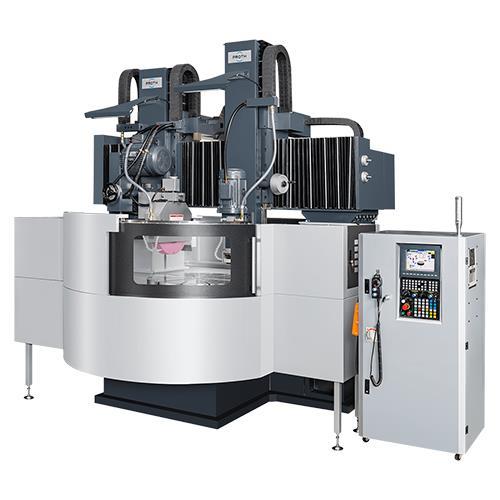

数控平面磨床是在传统平面磨床基础上，集成了计算机数控（CNC）系统、伺服驱动、高分辨率检测反馈等先进技术的现代化磨削装备。它通过预先编程的数字化指令，实现对砂轮架（X、Z轴）和工作台（Y轴）运动的精确、自动控制，并可拓展至多轴联动，以完成复杂轮廓的精密磨削。数控平面磨床不仅继承了传统平面磨床高精度、高表面质量的优点，更在加工一致性、复杂形状处理能力、自动化水平和生产效率上实现了革命性突破，是批量生产、复杂零件加工及智能制造单元中的关键设备。

2. 核心结构与技术特点

现代数控平面磨床的结构在传统基础上进行了全面升级：

CNC数控系统： 如西门子、发那科、海德汉等，作为机床的“大脑”，负责解析加工程序（G代码），并指挥各轴协同运动。

全伺服驱动系统： 各进给轴均采用高性能交流伺服电机与精密滚珠丝杠直连，或采用直线电机驱动，实现高速、高响应的精确定位。

高精度反馈系统： 使用光栅尺作为位置检测元件，实现闭环控制，有效补偿机械误差，确保定位精度和重复定位精度。

高刚性模块化结构： 采用有限元分析优化设计的整体式龙门结构或高刚性闭式结构，热对称设计，确保热稳定性。

自动砂轮修整与补偿单元： 集成金刚石滚轮或成形修整器，可在程序中自动调用，完成砂轮的修形、修锐，并自动进行尺寸补偿。

自动润滑与冷却系统： 中央集中润滑，大容量、多级过滤的恒温冷却液系统。

其突出的技术特点包括：

数字化与自动化： 实现从装夹到成品全过程参数化编程与自动执行，支持批量生产。

高精度与高一致性： CNC控制消除了人工操作误差，确保批量工件尺寸的高度一致性。

复杂加工能力： 通过多轴插补，可完成斜面、曲面、轮廓、沟槽等的精密磨削。

智能化功能： 具备在线测量、磨削过程监控、自适应控制、故障诊断等高级功能。

3. 主要应用领域与加工对象

数控平面磨床尤其适用于对精度、效率和复杂性有更高要求的领域：

大批量精密零件生产： 如汽车发动机的连杆结合面、变速器阀板、液压泵侧板等，实现高效、稳定的流水线作业。

高精度模具与模板： 加工大型精密冲模、注塑模的复杂型腔和分型面，以及LCD、PCB行业的曝光机模板。

航空航天关键部件： 磨削涡轮叶片榫头端齿、发动机密封环平面、复合材料成型模具等。

高端装备制造： 加工精密机床的导轨面、坐标测量机平台、半导体封装模具等。

多功能复合加工： 结合垂直磨头、角度头等，一次装夹完成平面、槽、孔等多特征加工。

4. 操作流程与关键维护要点

标准操作流程：

编程与准备： 使用CAD/CAM软件或手动编程生成加工程序。在机床上安装并校准砂轮、修整器。准备专用夹具或磁性工作台。

工件装夹与设定： 将工件精确装夹。使用机床探针或对刀仪设定工件坐标系（G54等），测量并输入工件初始尺寸。

程序试运行与调试： 在安全模式下（如空运行、单段执行）验证程序轨迹与逻辑，设定初始磨削参数。

自动加工： 启动自动循环。机床自动执行包括粗磨、精磨、光磨、砂轮修整、尺寸补偿在内的全过程。操作员主要负责监控状态。

在线检测与闭环加工： 高级机型可在加工过程中使用探头进行中间测量，并根据结果自动调整参数，实现“测量-加工”闭环。

关键维护要点：

日常与定期维护： 除传统项目外，需重点关注CNC系统备份、电池更换、驱动系统散热、光栅尺/编码器的清洁与防护。

精度维护： 定期使用激光干涉仪、球杆仪等设备进行几何精度与定位精度的检测与补偿（如螺距误差补偿、反向间隙补偿）。

软件与参数维护： 妥善保管系统参数、PLC程序、宏程序。对软件进行合规升级。

预防性维护： 依据设备运行时间或状态监测数据，预测性更换关键备件，如伺服电机编码器、主轴轴承等。

5. 总结与展望

数控平面磨床代表了平面磨削技术的最高水平和发展方向。它将工匠的工艺经验转化为可重复、可优化的数字代码，使得超精密磨削不再是少数专家的专属技能。随着工业4.0和智能制造的推进，数控平面磨床正日益成为互联工厂中的一个智能节点，通过物联网（IoT）技术与MES/ERP系统集成，实现远程监控、数据分析、预测性维护和工艺优化。未来，结合人工智能（AI）的工艺决策、更先进的在机测量技术、以及环保型干磨或微量润滑技术，数控平面磨床将继续引领精密磨削领域向着更智能、更高效、更绿色的方向迈进，为高端制造业提供更强大的基础工艺支撑。
