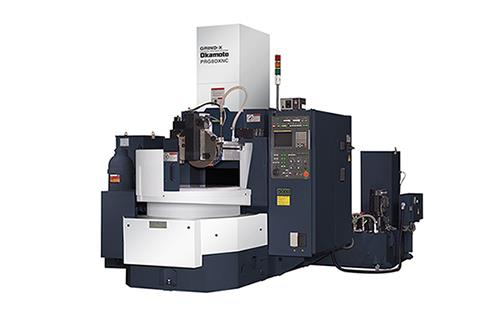

旋转式平面磨床PRG-DXNC系列

PRG6DXNC

PRG6DXNC

PRG10DXNC

PRG12DXNC

PRG6DX

PRG6DX

容量

电磁台的直径

mm

Φ600

Φ800

Φ1000

Φ1200

Φ600

Φ800

电磁台的有效径

mm

Φ552

Φ752

Φ930

Φ1130

Φ552

Φ752

工作台护罩内的最大加工范围

mm

Φ750

Φ950

Φ1600

Φ1600

Φ750

Φ950

工作台上面到砂轮底面的距离

50HZ用Φ355mm砂轮的场合

mm

-60～250

—

-60～250

60HZ用Φ305mm砂轮的场合

-35～275

—

-35～275

Φ510mm砂轮的场合

—

500

—

可放置工件重量（不含磁台）

Kg

150

250

1200

1300

150

250

工作台

旋转速度（旋转速度控制在一定·无段变速）

min -1

20～150

15～130

8～65

8～65

20～150

15～130

倾斜角度

deg

±5

±3

±0.4

±0.4

±5

±3

砂轮轴前后进给

（X轴）

驱动装置

AC伺服电机

前后移动量

mm

450

550

860

860

450

550

自动旋转中的进给速度

设定范围

mm/min

0～2000

200～2400

右方超程

最大2000（0～150%）

—

快速进给

4000

5000

—

脉冲手轮

进给量

1圈进给量

（×1/×10/×100）

mm

0.01/0.1/1.0（×1/×10/×100）

0.1/1.0（×1/×10）

1刻度进给量

（×1/×10/×100）

mm

0.0001/0.001/0.01（×1/×10/×100）

0.0011/0.01（×1/×10）

慢速进给（16段）

mm/min

0～2000

200～2400

快速进给

mm/min

4000

5000

—

砂轮头上下进给

（Z轴）

驱动装置

AC伺服电机

上下移动量

mm

310

620

310

自动循环中的进给速度

设定范围

mm/min

0～2000

—

右方超程

mm/min

最大2000（0～150%）

—

快速进给

mm/min

4000

2000

—

脉冲手轮

进给量

1圈进给量

（×1/×10/×100）

mm

0.01/0.1/1.0

1刻度进给量

（×1/×10/×100）

mm

0.0001/0.001/0.01

慢速进给（16段）

mm/min

0～2000

—

快速进给

mm/min

4000

2000

400/800

砂轮

外径×厚×内径(50/60HZ)

mm

Φ355/Φ305×38（max50）×Φ127

Φ510×50（max75）×Φ127

Φ355/Φ305×38（max50）×Φ127

转速(50/60HZ)

min-1

1500/1800

1000/1200

1500/1800

电机

砂轮轴

KW/P

12

7.5/6

7.5/4

旋转式工作台驱动用

2.2/4

3.7/4

7.5/4

2.2/4

3.7/4

上下进给（AC伺服电机）

3.0

1.8

0.75

前后进给（AC伺服电机）

1.6

1.8

0.75

润滑

导轨面用

0.1/2

2.2/6

0.1/2

工作台润滑回收用

0.04/2

—

0.04/2

电源

所需电力

KVA

31

34

35

35

20

23

床身到磁台上面的高度

mm

800

1260

800

占地面积

宽×深×高

mm

1665×3250×2576

1810×3450×2616

5135×4300×3581

5135×4300×3581

1665×3250×2576

1810×3450×2616

重量

净重

Kg

4000

5000

12800

13000

4000

5000
