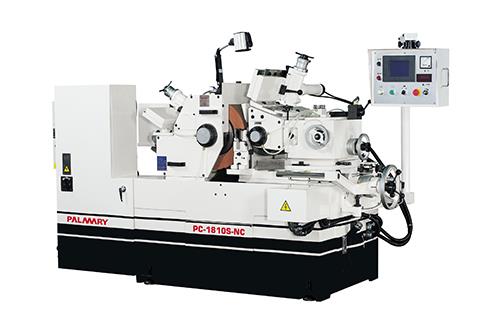

无心磨床S/NC系列

砂轮

标准工作台工作物直径

Ø1~Ø40 mm

Ø1~Ø80 mm

特别工作台工作物直径

Ø30~Ø60 mm

Ø40~Ø150 mm

砂轮尺寸

(外径x宽x内径)

Ø305x150xØ120mm

Ø455x205xØ228.6mm

Ø455x255xØ228.6mm

Ø455x305xØ228.6mm

Ø510x205xØ304.8mm

砂轮周速度

33 M/s

砂轮驱动马达

7.5HPx 4P(5kW)

15HPx 4P(11kW)

20HPx4P(15kW)

调整轮

调整轮

(外径x宽x内径)

Ø205x150xØ90 mm

Ø255x205xØ111.2 mm

Ø255x255xØ111.2mm

Ø255x305xØ111.2mm

Ø305x205xØ127mm

调整轮转速

10~300 r.p.m. (无段变速)

调整轮驱动马达

1.5kw伺服马达

3kw伺服马达

5kw伺服马达

调整轮倾斜角度

±5°

调整轮旋转角度

±5°

手轮

上滑轨进刀手轮

每转4 mm/每刻划0.025 mm

每转3.5mm/每刻划0.05mm

上滑轨微调手轮

每转0.1mm/每刻划0.001mm

每转0.1mm/每刻划0.001mm

下滑轨进刀手轮

每转7mm/每刻划0.05mm

每转9mm/每刻划0.05mm

下滑轨微调手轮

每转0.2mm/每刻划0.001mm

每转0.2mm/每刻划0.001mm

修整进刀手轮

每转1.25mm/每刻划0.01mm

每转2mm/每刻划0.01mm

驱动马达

油压泵驱动马达

1HP x 4P

冷却泵驱动马达

1/8HP x 2P

1/4HP x 2P

润滑

手摇注油机

箱量

水箱

100 L

170 L

油箱

53 L

88 L

润滑油箱

0.6 L

0.6L

重量

机械净重

1700 kgs

2900 kgs

3000 kgs

3400 kgs

3700 kgs

砂轮

标准工作台工作物直径

Ø1~Ø100 mm

砂轮尺寸(外径x宽x内径)

Ø610x205xØ304.8mm

Ø610x255xØ304.8mm

Ø610x305xØ355.6mm

砂轮周速度

40 M/s

砂轮驱动马达

30HPx 4P(22kW)

调整轮

调整轮(外径x宽x内径)

Ø305x205xØ127 mm

Ø305x255xØ127mm

Ø330x305xØ127mm

调整轮转速

10~300 r.p.m. (无段变速)

调整轮驱动马达

5kw伺服马达

调整轮倾斜角度

+5°~-3°

调整轮旋转角度

±3°

手轮

滑轨进刀

2 kW 伺服马达

滑轨微调手轮

每转2.5 mm/每刻划 0.01 mm

修整进刀手轮

每转 2 mm/每刻划 0.01 mm+5°~-3°

驱动马达

油压泵驱动马达

1HP x 4P

冷却泵驱动马达

1/2HP x 2P

润滑

手摇注油机

箱量

水箱

170 L

油箱

88 L

润滑油箱

0.6L

重量

机械净重

6000 kgs

6000 kgs

6000 kgs

砂轮

标准工作台工作物直径

Ø1~Ø40 mm

Ø1~Ø80 mm

特別工作台工作物直徑

Ø30~Ø60 mm

Ø40~Ø150 mm

砂轮尺寸

(外径x宽x内径)

Ø305x150xØ120mm

Ø455x205xØ228.6mm

Ø455x255xØ228.6mm

Ø455x305xØ228.6mm

Ø510x205xØ304.8mm

砂轮周速度

33 M/s

砂轮驱动马达

7.5HPx 4P(5kW)

15HPx 4P(11kW)

20HPx4P(15kW)

调整轮

调整轮

(外径x宽x内径)

Ø205x150xØ90 mm

Ø255x205xØ111.2 mm

Ø255x255xØ111.2mm

Ø255x305xØ111.2mm

Ø305x205xØ127mm

调整轮转速

10~300 r.p.m. (无段变速)

调整轮驱动马达

1.5kw伺服马达

3kw伺服马达

5kw伺服马达

调整轮倾斜角度

±5°

调整轮旋转角度

±5°

手轮

上滑轨进刀手轮

每转4 mm/每刻划0.025 mm

每转3.5mm/每刻划0.05mm

上滑轨微调手轮

每转0.1mm/每刻划0.001mm

每转0.1mm/每刻划0.001mm

下滑轨进刀手轮

每转7mm/每刻划0.05mm

每转9mm/每刻划0.05mm

下滑轨微调手轮

每转0.2mm/每刻划0.001mm

每转0.2mm/每刻划0.001mm

修整进刀手轮

每转1.25mm/每刻划0.01mm

每转2mm/每刻划0.01mm

驱动马达

油压泵驱动马达

1HP x 4P

冷却泵驱动马达

1/8HP x 2P

1/4HP x 2P

润滑

手摇注油机

控制器

品牌

三菱 FX3U-32MR

箱量

水箱

100 L

170 L

油箱

53 L

88 L

润滑油箱

0.6 L

0.6L

重量

机械净重

1700 kgs

2900 kgs

3000 kgs

3400 kgs

3700 kgs

砂轮与砂轮法兰 x 1

水箱 (含泵浦) x 1

停止式标准刀架及刀片 x 1

钻石修刀 (2支/组) x 1

通过式标准刀架及刀片 x 1

工作灯 x 1

电气箱标准配件 x 1

工具 (含脚垫)及工具箱 x 1

备用调整轮法兰

通过式研磨自动送料装置 (Ø5~20 mm, L100~600 mm)

通过式长型刀架L:250~500mm

通过式研磨自动送料装置

停止式大型刀架

切齿式送料装置 (Ø2~8 mm, L50~180 mm)

平衡台及棒

震动盘式送料装置

成型研磨装置

V型长棒研磨装置 (Ø2~14 mm)

停止式研磨自动进给装置

电磁式冷却液除屑装置

停止式研磨手动送料装置 (上下料落架)

纸带式冷却液除屑装置

停止式研磨退物装置

水力分离机
