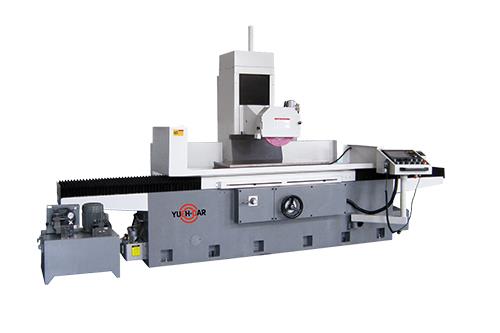

立柱式平面磨床YD-50100~60200AS

能力

工作台工作面积

mm

500x1000

500x1200

500x1500

左右最大移动量

mm

1040

1300

1600

前后最大移动量

mm

540

主轴至台面最大距离

mm

680

工作台最大承重

kg

1000

工作台T型槽

mmxN

16x3

工作台速度

m/min

5-25

工作台

手轮前后进给

每转

mm

5

每刻度

mm

0.02

前后自动进给

mm

0.5-12

前后快速移动

mm/min

1250(50HZ)/1500(60HZ)

工作台导轨

V-V

砂轮

砂轮尺寸

mm

355x(20-40)x127

主轴转速（50HZ/60HZ）

r.p.m

1450/1740

上下结构

手轮上下进给

每转

mm

0.01/0.1/1

每刻度

mm

0.001/0.01/0.1

上下快速移动量

mm/min

230

马达

主轴马达

HP

7.5x4

快速升降驱动马达

KW

1/2x4/1.5KW

液压驱动马达

HP

5x6

前后驱动马达

KW

1/4x6/1.5KW

冲水马达

HP

1/4x2

尺寸

毛重

kg

5000

5100

5300

净重

kg

6500

6100

6300

装箱尺寸

长x宽x高

m

4.5x2.4x2.3

4.5x2.4x2.3

4.5x2.4x2.3

能力

工作台工作面积

mm

600x1000

600x1200

600x1600

600x2000

左右最大移动量

mm

1040

1300

1700

2100

前后最大移动量

mm

640

主轴至台面最大距离

mm

700

工作台最大承重

kg

1500

工作台T型槽

mmxN

16x3

工作台速度

m/min

5-25

工作台

手轮前后进给

每转

mm

5

每刻度

mm

0.02

前后自动进给

mm

0.5-12

前后快速移动

mm/min

1250(50HZ)/1500(60HZ)

工作台导轨

V-V

砂轮

砂轮尺寸

mm

400x(20-50)x127

主轴转速（50HZ/60HZ）

r.p.m

1450/1740

上下结构

手轮上下进给

每转

mm

0.01/0.1/1

每刻度

mm

0.001/0.01/0.1

上下快速移动量

mm/min

230

马达

主轴马达

HP

10x4

快速升降驱动马达

W

1/2x4/1.5KW

液压驱动马达

HP

7.5x6

前后驱动马达

NM

1/4x6/1.5KW

冲水马达

HP

1/4x2

尺寸

毛重

kg

5500

6000

6500

7500

净重

kg

6500

7000

7500

8700

装箱尺寸

长x宽x高

m

6x2.5x2.3

6x2.5x2.4

6.4x2.7x2.4

永久磁盘

正弦磁盘

正弦角度台

双层正弦角度台

可倾永久磁盘

冲子成型器

万能砂轮修整器

R成型器

花岗石定盘

法兰

正弦万力

工具万力

平衡台

角度修整器

手动平行整轮器

纸袋过滤机

磁铁过滤机

纸袋磁铁过滤机

干/湿两用吸尘器

湿式冷却装置
