外圆磨床结构有哪些部分组成？

发布日期：2020-02-17 00:00 来源：http://www.qdmrdjx.com 点击：

我们以国产的外圆磨床M1432A型万能外圆磨床为例，其实台湾大光长荣的外圆磨床和国内外圆的结构是相近的，但是在具体细节方面就存在很大的差异了。M1432A编号的意义是：M—磨床类；1—外圆磨床组；4—万能外圆磨床的系别代号；32—最大磨削直径的1/10，机最大磨削直径为320mm；A—在性能和结构上作过一次重大改进。以上是国产外圆磨床的代号的定义。大光长荣外圆磨床采用的是外径和长度来定义，如GU32*60, 32代表着最大磨削直径为320mm，60代表着两顶心间的距离是600mm。

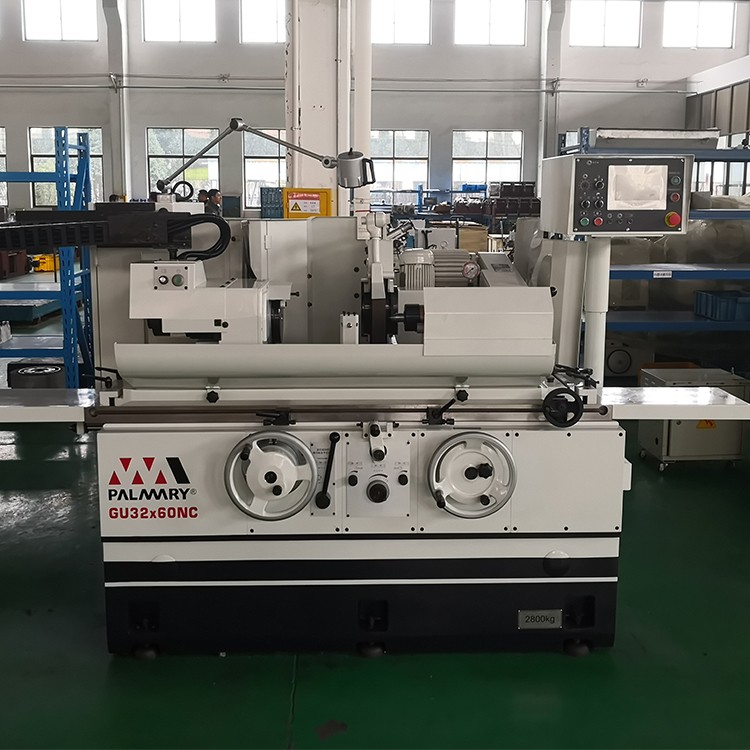

我们再来以M1432A型万能外圆磨床外观为例，具体分为以下九个部分。

1—床身、 2—头架、3—工作台、 4—内圆磨具、5—砂轮架、 6—滑鞍、 7—尾座、 8—脚踏操纵板、 9—横向进给手轮。

外圆磨床

1．磨床的主要部件

床身床身1是磨床的基础支承件，在它的上面装有砂轮架5、工作台3、头架2、尾座7及横向滑鞍等部件，使这些部件在工作时保持准确的相对位置。床身内部用作液压油的油池。大光长荣外圆磨床的液压油箱采用外置的方式，不但维修方便，还可以避免因为液压油工作产生的油温温升传导到机床本体，从而影响机床的精度。工件头架头架2用于安装及夹持工件，并带动工件旋转,头架在水平面内可逆时针方向转 90°。大光长荣外圆磨床可以做正负 90°的旋转，在一定程度上可以替代端面磨床。内圆磨具内圆磨具4用于支承磨内孔的砂轮主轴，内圆磨具主轴由单独的电动机驱动。砂轮架砂轮架5用于支承并传动高速旋转的砂轮主轴。砂轮架装在滑鞍6上，当需磨削短圆锥面时，砂轮架可以在水平面内调整至一定角度位置（±30°）。尾座尾座7和头架2的顶尖一起支承工件。滑鞍及横向进给机构转动横向进给手轮9，可以使横向进给机构带动滑鞍6及其上的砂轮架作横向进给运动。工作台工作台3由上下两层组成。上工作台可绕下工作台的水平面内回转一个角度(±10°)，用以磨削锥度不大的长圆锥面。上工作台的上面装有头架2和尾座7，它们可随着工作台一起，沿床身导轨作纵向往复运动。
