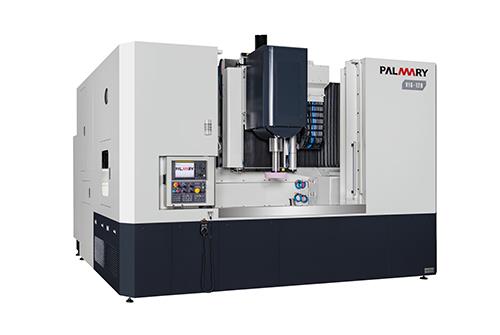

立式磨床系列

能力

研磨外径尺寸

Ø38~500 mm

Ø65~800 mm

Ø65~1200 mm

内孔研磨工件最大长度

~Ø199: 200 mm;Ø200~ : 350 mm

~Ø225: 275 mm;Ø225~ : 500 mm

~Ø225: 275 mm;Ø225~:1200:500 mm

外径研磨工件最大长度

350 mm

500 mm

主轴旋径

Ø550 mm

Ø850 mm

Ø1250 mm

工件最大长度

410 mm

500 mm

工件最大载重

500 kgs

1000 kgs

5000 kgs

砂轮轴（Z轴）

主轴上端至砂轮距离

510mm

650mm

670mm

主轴转速

2700~15000 r.p.m.

1800~10000 r.p.m.

砂轮外径

Ø40~205 mm

Ø60~305 mm

最大线速度

45 M/s

刀杆样式

HSK-E63

HSK-E100

工件轴

工件台尺寸（花盘）

Ø550 mm

Ø850 mm

Ø1250 mm

工件轴回转速

20~220 r.p.m.

15~150 r.p.m.

10~100 r.p.m.

行程

X 轴行程

970 mm

1330 mm

2252 mm

X 轴速度

0~10 M/min

X 轴最小设定值

0.0001 mm

X 轴电子手轮每刻度

0.0001, 0.001, 0.05 mm

Z 轴行程

550 mm

700 mm

Z 轴速度

0~10 M/min

Z 轴最小设定值

0.0001 mm

Z 轴电子手轮每刻度

0.0001, 0.001, 0.05 mm

X / Z轴 滑轨形式

线性滑轨

马达

工作主轴

3.7 kW

5.5 kW

砂轮主轴

15 kW

22 kW

X轴

4 kW

7 kW

Z轴

4 kW

7 kW

ATC

0.75 kW

1.4 kW

高压水泵铺(清洗床台与砂轮轴)

0.375 & 2.1 kW

油压泵浦

0.75 kW

动力

电力

30 KVA

42 KVA

空压(工作压力与有效排量)

0.7 Mpa & 1800 NL/min

0.7 Mpa & 2400 NL/min

箱量

水箱

600 L

1200 L

油压箱(油压系统/主轴打刀/主轴冷却)

30 L / 12 L / 45 L

30 L / 25 L / 45 L

45 L / 25 L

机台重量

净重

7000 kgs

13000 kgs

16000 kgs

全罩钣金x1

打刀油箱含泵浦 x 1

内藏式砂轮主轴 x 1

油箱含泵浦(ATC/修整座/砂轮轴)x 1(适用VIG-120)

ATC装置(自动换刀系统,最多6只砂轮)x1

油箱含泵浦&蓄压桶(静压转盘)x1(适用VIG-120)

标准HSK-E63刀杆x4(适用VIG-50)

储气桶(Z轴上下气压缸)x 1

标准HSK-E100刀杆 x4(适用VIG-80、VIG-120)

电控系统x1

砂轮 x 4

砂轮主轴油温冷却装置x1

单点钻石修刀 x 2

静压旋盘油冷却装置x1(适用VIG-120)

Ø550mm花盘x1 (适用VIG-50)

全闭回路光学尺(X与Z轴)x1

Ø850mm花盘x1 (适用VIG-80)

平衡台x 1

Ø1250mm花盘x1 (适用VIG-120)

工作灯 x 1

液静压工作旋盘x1(适用VIG-120)

工具 (含脚垫)及工具箱 x 1

水箱含泵浦x1

Ø800mm电磁盘含脱磁器(适用VIG-80)

水力分离机

Ø1250mm电磁盘含脱磁器(适用VIG-120)

水冷却装置

特殊夹具(依工件设计)

油水分离机

钻石滚轮修整装置

油雾回收机

电磁式除屑装置

量测装置
