内圆磨床系列

2025-08-28 10:34:01

次


研磨应用

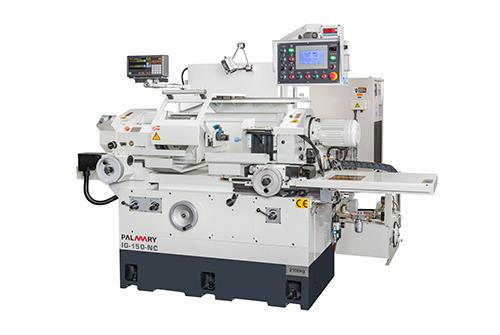

内圆磨床IG-150-NC / IG-150-2NC是一款经济但是有效率的内径研磨机，拥有对话式人机控制介面，使操作更加直觉化。该设备的进刀轴采用精密滚珠螺杆和伺服马达，NC系列左右滑板采用油压驱动。2NC系列左右滑板采用滚珠螺杆和伺服马达。OIG-200标配一支内研砂轮主轴，OIG-200D标配二支内研砂轮主轴，OIG-200DE标配一支内研砂轮主轴与一支外研砂轮主轴，可应用于各式需求，适合内孔、端面与外径一次设定研磨。

自动化操作

若须大量生产时，可另外选配自动送收料等自动化生产设备。

滑台

滑台采用线性滚柱滑轨确保顺畅且稳定运动。

加工定位精度

进刀轴搭配光学尺模组，提高加工定位精度。

机种	IG-150-NC	IG-150-2NC
能力
防水覆盖内只旋径	Ø280 mm
最大研磨内径	Ø150 mm
研磨工件最大长度	200 mm
砂轮主轴
主轴外径	Ø90 mm
周速度	30m/s
转速	10000~50000 r.p.m.
X轴工作台
快移速度	0.05 M/min
最大行程	60 mm
最小设定值	0.001 mm
R轴工作台
最大速度	70M/min	300M/min
最大行程	70 mm
最小设定值	0.001 mm
油压轴/Z轴
最大速度	7.2 M/min (油压)	40 M/min
最大行程	540 mm	400 mm
工作主轴头
旋转角度	+7° ~ -8°
顶针斜度	MT 6
主轴转速	0~800 r.p.m.
工作主轴负荷 (含夹具)	50 kgs
马达
砂轮主轴	1.5 kW
工作主轴	0.75 kW
X轴进给滑台	0.4 kW
R轴进给滑台	0.4 kW
Z轴进给滑台	—	2 kW
油压泵浦	1.5 kW	0.75 kW
切削液泵浦	0.09 kW
箱量
油压油箱	85 L (大65油压／小20润滑）	42 L
冷却水箱	70L
机台重量
净重	2100 kgs	22500 kgs

机种	OIG-200	OIG-200L35	OIG-200L50
能力
最大夹持外径	Ø200 mm
最大研磨内径	Ø150 mm
研磨工件最大长度	200 mm	350 mm	500 mm
砂轮主轴
主轴外径	Ø90 mm
转速	10000~50000 r.p.m.
X轴工作台
快移速度	10 M/min
行程	480 mm
最小设定值	0.001 mm
Z轴工作台
快移速度	10 M/min
行程	480 mm	450 mm	710 mm
最小设定值	0.001 mm
工作主轴头
旋转角度	+7° ~ -8°	+1° ~ -1°	+1° ~ -1°
顶针斜度	MT 6
主轴转速	0~500 / 0~800 r.p.m.
工作主轴负荷 (含夹具)	50 kgs
马达
砂轮主轴	1.5 kW	1.5kW/选2.25kW	1.5kW/选2.25kW
工作主轴	0.75 kW	2.25 kW	2.25 kW
X轴进给滑台	1.8 kW
Z轴进给滑台	1.8 kW	1.8 kW	4.4 kW
油压泵浦	0.75 kW
切削液泵浦	0.09 kW
箱量
冷却水箱	70L
机台重量
净重	4700 kgs	5000 kgs	5700 kgs

机种	OIG-200D	OIG-200DL35
能力
最大夹持外径	Ø200 mm
最大研磨内径	Ø150 mm
研磨工件最大长度	200 mm	350 mm
砂轮主轴
主轴外径	Ø90 mm
转速	10000~50000 r.p.m.
X轴工作台
快移速度	10 M/min
行程	480 mm
最小设定值	0.001 mm
Z轴工作台
快移速度	10 M/min
行程	480 mm	450 mm
最小设定值	0.001 mm
Y轴工作台
快移速度	10 M/min
行程	480 mm	450 mm
最小设定值	0.001 mm
工作主轴头
旋转角度	+7° ~ -8°	+1° ~ -1°
顶针斜度	MT 6
主轴转速	0~500 / 0~800 r.p.m.
工作主轴负荷 (含夹具)	35 kgs	50 kgs
马达
砂轮主轴	1.5 kW	1.5kW/选2.25kW
工作主轴	0.75 kW	2.25 kW
X轴进给滑台	1.8 kW
Z轴进给滑台	1.8 kW
Y轴进给滑台	1.8 kW
油压泵浦	0.75 kW
切削液泵浦	0.09 kW
箱量
冷却水箱	70L
机台重量
净重	5700 kgs	6000 kgs

机种	OIG-200DE	OIG-200DEL35
能力
最大夹持外径	Ø200 mm
最大研磨内径	Ø150 mm
研磨工件最大长度	200 mm	350 mm
Z轴（内研）砂轮
主轴外径	Ø90 mm
转速	10000~50000 r.p.m.
Y轴（内研）砂轮
砂轮尺寸	Ø90 mm
周速度	30 M/s
转速	1880/2090r.p.m.
X轴工作台
快移速度	10 M/min
行程	480 mm
最小设定值	0.001 mm
Z轴工作台
快移速度	10 M/min
行程	450 mm
最小设定值	0.001 mm
Y轴工作台
快移速度	10 M/min
行程	310 mm
最小设定值	0.001 mm
工作主轴头
旋转角度	+7° ~ -8°	+1° ~ -1°
顶针斜度	MT 6
主轴转速	0~500 / 0~800 r.p.m.
工作主轴负荷 (含夹具)	35 kgs	50 kgs
马达
Z轴砂轮轴	1.5 kW
Y轴砂轮轴	4 kW
工作主轴	0.75 kW	2.25 kW
X轴进给滑台	1.8 kW
Z轴进给滑台	1.8 kW
Y轴进给滑台	1.8 kW
油压泵浦	0.75 kW
切削液泵浦	0.09 kW
箱量
冷却水箱	70L
机台重量
净重	6000 kgs	6300 kgs

*有关机台规格与尺寸保留变动权力，不另行通知。

标准配件：

FANUC CNC控制器x1	皮带张力自动调整装置 x 1
全罩钣金x1	电气箱标准配件 x 1
砂轮主轴x1(10000〜50000r.p.m.任选一支)	水箱含泵浦 x 1
光学尺(X轴) x 1	工作灯 x 1
钻石修刀 x 1	工具 (含脚垫)及工具箱 x 1

选择配件：

备用砂轮主轴	防撞装置
滚轮修整装置 (CBN砂轮用)	砂轮轴喷雾给油装置
三爪夹头	电磁式冷却液除屑装置
油压三爪夹头	纸带式冷却液除屑装置
齿轮快速夹具	油雾回收机
软爪车削装置
