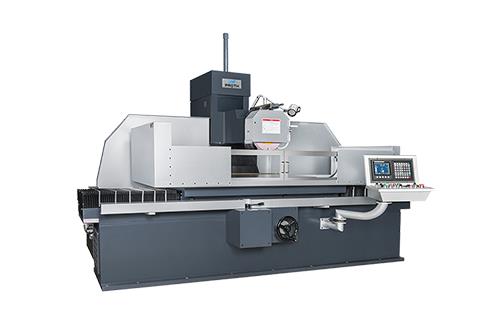

立柱移动式平面磨床系列

双V滑道

双V滑道

油压驱动

自动操作

快速进给

选择配备

50100AHR

50120AHR

50150AHR

加工能力

最大行程(宽x长)

mm

560×1150

560×1350

560×1650

工作台面至主轴中心距离

mm

700

工作台面至砂轮之最大高度

mm

522

研磨面积

mm

500×1000

500×1200

500×1500

左右进给

工作台左右速度 (60Hz)

m/min

1-25

前后进给

进给量(近似值)

mm/feed

0.1-15

速度(近似值)

mm/ min

2000（50HZ）/2400（60HZ）

手轮一转

mm

5

手轮一刻度

mm

0.02

上下进给

速度(近似值)(选择配备)(50Hz)

mm/min

400

手轮一转

0.1mmx1/x5/x10

手轮一刻度

0.001mmx1/x5/x10

砂轮

尺寸(外径x宽x内径)

mm

355x50x127

转速(50/60Hz)

r.p.m

1500/1800

马达

主轴马力

7.5(11)kW/10(15)HP

油箱马力

3.7kW/5HP

重量

净重

kg

5800

6100

7000

毛重

kg

6900

7500

8500

机械尺寸

长x宽x高(m)

m

3.2x2.7x2.96

4x2.7x2.96

4.7x2.7x2.96

60120AHR

60150AHR

60220AHR

60250AHR

加工能力

最大行程(宽x长)

mm

660x1350

660×1650

660×2350

660×2650

工作台面至主轴中心距离

mm

700

工作台面至砂轮之最大高度

mm

522

研磨面积

mm

600×1200

600×1500

600×2200

600×2500

左右进给

工作台左右速度 (60Hz)

m/min

1-25

前后进给

进给量(近似值)

mm/feed

0.1-15

速度(近似值)

mm/ min

2000（50HZ）/2400（60HZ）

手轮一转

mm

5

手轮一刻度

mm

0.02

上下进给

速度(近似值)(选择配备)(50Hz)

mm/min

400

手轮一转

0.1mmx1/x5/x10

手轮一刻度

0.001mmx1/x5/x10

砂轮

尺寸(外径x宽x内径)

mm

355x50x127

转速(50/60Hz)

r.p.m

1500/1800

马达

主轴马力

7.5(11)kW/10(15)HP

油箱马力

3.7kW/5HP

重量

净重

kg

8200

9300

10800

12500

毛重

kg

9600

10900

13900

15600

机械尺寸

长x宽x高(m)

m

4x2.83x2.96

4.7x2.83x2.96

6.2x2.83x2.96

7.2x2.83x2.96

上下/前后微调设备

湿式冷却设备

水准式平衡台

电固/永固磁铁夹定器

过滤纸式附/不附磁铁冷却设备

湿式附磁铁冷却设备

手动式平行整轮(PSGO)

干湿两用吸尘器(PSGS)

A两轴自动平行整轮：前后一般马达+上下走进马达

1.  窗口型前防溅挡板 (PSGS)

2.  后防溅挡板 (PSGS)

冷冻机

油雾回收机
