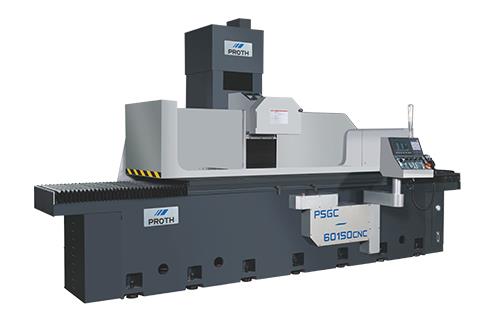

重型立柱移动式平面磨床系列

双V滑道

双V滑道

驱动

自动（数控系统）

快速进给

选择配备

3070NC/CNC

4080NC/CNC

40100NC/CNC

40120NC/CNC

40150NC/CNC

加工能力

最大行程(宽x长)

mm

340×830

440×1000

440×1200

440×1300

440×1700

工作台面至主轴中心距离

mm

650

工作台面至砂轮之最大高度

mm

472

研磨面积

mm

300×700

400×800

400×1000

400×1200

400×1500

左右进给

驱动方式

油压（OP伺服电机）

工作台速度

m/min

3-25（OP：1-25）

前后进给

速度

mm/min

0-1200

手轮一转

mm

0.001/0.005/0.01mm

手轮一刻度

mm

0.001mm

上下进给

速度

mm/min

0-1200

手轮一转

mm

0.001/0.005/0.01mm

手轮一刻度

mm

0.001mm

砂轮

尺寸(外径x宽x内径)

mm

355（400）×38×127

转速(50/60Hz)

r.p.m

1500/1800

马达

主轴马力

5.5(7.5)kW/7.5(10)HP

前后/上下伺服马达

kw

1.7

油箱马力

1.1(1.5)kW/2(3)HP

重量

净重

kg

3900

4800

5000

5100

5500

毛重

kg

4300

5200

5400

5500

5900

装箱尺寸

长×宽×高

m

3.2×2×2.6

4.5×2×2.65

4.5×2×2.65

4.8×2×2.65

5×2×2.65

50100NC/CNC

50120NC/CNC

50150NC/CNC

加工能力

最大行程(宽x长)

mm

560×1200

560×1300

560×1700

工作台面至主轴中心距离

mm

700

工作台面至砂轮之最大高度

mm

522

研磨面积

mm

500×1000

500×1200

500×1500

左右进给

驱动方式

油压（OP伺服电机）

工作台速度

m/min

3-25（OP：1-25）

前后进给

速度

mm/min

0-1200

手轮一转

mm

0.001/0.005/0.01mm

手轮一刻度

mm

0.001mm

上下进给

速度

mm/min

0-1200

手轮一转

mm

0.001/0.005/0.01mm

手轮一刻度

mm

0.001mm

砂轮

尺寸(外径x宽x内径)

mm

355（400）×38×127

转速(50/60Hz)

r.p.m

1500/1800

马达

主轴马力

7.5(11/15)kW/10(15/20)HP

前后/上下伺服马达

kw

1.7

油箱马力

3.7(5.5)kW/5(7)HP

重量

净重

kg

5300

5400

6000

毛重

kg

5700

5800

6400

装箱尺寸

长×宽×高

m

4.5×2.2×2.6

4.8×2.2×2.6

5.0×2.2×2.6

60120NC/CNC

60150NC/CNC

60220NC/CNC

60300NC/CNC

加工能力

最大行程(宽x长)

mm

660×1400

660×1600

660×2300

660×3100

工作台面至主轴中心距离

mm

700

工作台面至砂轮之最大高度

mm

522

研磨面积

mm

600×1200

600×1500

600×2200

600×3000

左右进给

驱动方式

油压（OP伺服电机）

工作台速度

m/min

3-25（OP：1-25）

前后进给

速度

mm/min

0-1200

手轮一转

mm

0.001/0.005/0.01mm

手轮一刻度

mm

0.001mm

上下进给

速度

mm/min

0-1200

手轮一转

mm

0.001/0.005/0.01mm

手轮一刻度

mm

0.001mm

砂轮

尺寸(外径x宽x内径)

mm

355(400)×38×127；OP:500×50(60)×127×(203.2)

转速(50/60Hz)

r.p.m

1500/1800；OP:1150/1250

马达

主轴马力

11(15)kW/12(20)HP

前后/上下伺服马达

kw

1.7

油箱马力

3.7（5.5）kW/5（7）HP

重量

净重

kg

9800

10200

11600

13000

毛重

kg

10200

10800

12200

13400

装箱尺寸

长×宽×高

m

4.8×2.86×2.7

5.6×2.86×2.7

6.6×2.86×2.7

8.5×2.86×2.7

70150NC/CNC

70220NC/CNC

70300NC/CNC

加工能力

最大行程(宽x长)

mm

700×1500

700×2200

700×3000

工作台面至主轴中心距离

mm

700

工作台面至砂轮之最大高度

mm

522

研磨面积

mm

730×1700

730×2300

730×3100

左右进给

驱动方式

油压（OP伺服电机）

工作台速度

m/min

3-25（OP：1-25）

前后进给

速度

mm/min

0-1200

手轮一转

mm

0.001/0.005/0.01mm

手轮一刻度

mm

0.001mm

上下进给

速度

mm/min

0-1200

手轮一转

mm

0.001/0.005/0.01mm

手轮一刻度

mm

0.001mm

砂轮

尺寸(外径x宽x内径)

mm

355(400)×38×127；OP:500×50(60)×127×(203.2)

转速(50/60Hz)

r.p.m

1500/1800；OP:1150/1250

马达

主轴马力

11(15)kW/12(20)HP

前后/上下伺服马达

kw

1.7

油箱马力

5.7(7.5)kW/7(10)HP

重量

净重

kg

10400

11800

13200

毛重

kg

11000

12400

13600

装箱尺寸

长×宽×高

m

5.6×2.98×2.7

6.6×2.98×2.7

8.5×2.98×2.7

上下/前后微调设备

湿式冷却设备

水准式平衡台

电固/永固磁铁夹定器

过滤纸式附/不附磁铁冷却设备

湿式附磁铁冷却设备

手动式平行整轮(PSGO)

干湿两用吸尘器(PSGS)

A两轴自动平行整轮：前后一般马达+上下走进马达

1.  窗口型前防溅挡板 (PSGS)

2.  后防溅挡板 (PSGS)

冷冻机

油雾回收机
