高刚性主轴头
工作主轴头结构稳重，并采用精密轴承，支撑稳固。无论是外径研磨，内径研磨(选配)或端面研磨等，精度优异。
精密砂轮主轴
砂轮主轴采用高级合金钢材精密加工而成。经正常化、调质、渗碳处理、深冷处理等工序，再经精密研磨与镜面处理。主轴无热变形、无磨耗，研磨精度高。
砂轮主轴静压轴承(Hydro-static)
砂轮主轴采用液体静压轴承，完全无金属与金属之接触摩擦，此特殊静压轴承设计，也提升了主轴刚性与绝佳的抗震性能。
尾座润滑系统
尾座润滑采用油浴式润滑系统，随时确保尾座的高精度，尾座附有油量计方便操作者检视油量状态。

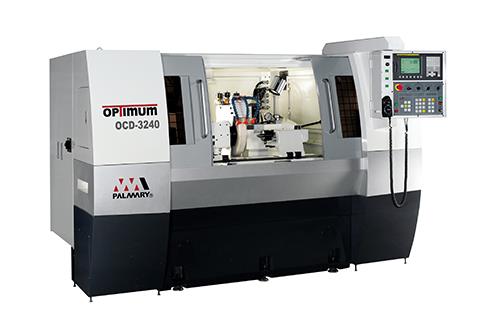

机种 | OCD-2040 | OCD-3240 | OCD-3260 | OCD-32100 |
能力 | ||||
工作台最大旋径 | Ø220 mm | Ø320 mm | ||
两顶心间最大距离 | 400 mm | 400 mm | 600 mm | 1000 mm |
最大研磨直径 | Ø200 mm | Ø300 mm | ||
两顶心最大承受重量 | 60 kgs | 150 kgs | ||
砂轮 | ||||
尺寸(外径x 宽 x内径) | Ø355 x 38~50 x Ø127 mm | Ø405 x 50~75 x Ø127(Ø152.4) mm | ||
周速度 | 33 M/s | |||
砂轮轴座 | ||||
快移速度 | 10 M/min | |||
行程 | 260mm | |||
最小设定值 | 0.001(0.0001) mm | |||
工作台 | ||||
快移速度 | 10 M/min | |||
行程 | 765 mm | 665 mm | 900 mm | 1315 mm |
最小设定值 | 0.001(0.0001) mm | |||
旋转角度 | -3°, +10° | 0°, +12° | 0°, +10° | -3°, +8° |
工作主轴头 | ||||
旋转角度 | -30° ~+90° | |||
顶针斜度 | M.T. No. 3 | M.T. No. 4 | ||
主轴转速 | 10~300 r.p.m. | |||
工作主轴负荷 (含夹具) | 15 kgs(最长长度: 100 mm) | 35 kgs(最长长度: 100 mm) | ||
尾座 | ||||
顶针斜度 | M.T. No. 3 | M.T. No. 4 | ||
尾座轴移动距离 | 25 mm | |||
微调范围 | ±0.03 mm | |||
马达 | ||||
砂轮轴 | 3.7kW | 5.5kw | ||
工作主轴 | 0.37 kw变频 | 1kW | 1.5kW | |
砂轮轴座进给 | 0.75 kW | 1.2 kW | ||
工作台进给(AC Servo Motor) | 1.2 kW | 1.8 kW | ||
静压油压泵浦 | 0.75 kW | 0.37 kW | ||
滑台润滑泵浦 | 0.18 kW | / | ||
砂轮轴润滑泵浦 | 0.37 kW | |||
研削液泵浦 | 0.18 kW | |||
螺杆润滑样式 | 自动注油 | |||
内径研磨-内研主轴(选配) | 0.37 kW | 0.75 kW | ||
容器容量 | ||||
砂轮轴润滑油箱 | 28 L | 31 L | ||
润滑油箱 | 22 L | 31 L | ||
油压油箱（选配） | 22 L | 31 L | ||
螺杆润滑油箱 | 0.7 L | |||
水箱 | 120 L | |||
机台重量 | ||||
净重 | 2350kgs | 3300kgs | 3600kgs | 4300kgs |
机种 | OCD-4240 | OCD-4260 | OCD-42100 | OCD-42150 | OCD-42200 |
能力 | |||||
工作台最大旋径 | Ø420 mm | ||||
两顶心间最大距离 | 400 mm | 600 mm | 1000 mm | 1500 mm | 2000 mm |
最大研磨直径 | Ø400 mm | ||||
两顶心最大承受重量 | 150 kgs | ||||
砂轮 | |||||
尺寸(外径x 宽 x内径) | Ø405 x 50~75 x Ø127(Ø152.4) mm | ||||
周速度 | 33 M/s | ||||
砂轮轴座 | |||||
快移速度 | 10 M/min | ||||
行程 | 260mm | ||||
最小设定值 | 0.001(0.0001) mm | ||||
工作台 | |||||
快移速度 | 10 M/min | ||||
行程 | 665 mm | 900 mm | 1315 mm | 1805 mm | 2540 mm |
最小设定值 | 0.001(0.0001) mm | ||||
旋转角度 | 0°, +12° | 0°, +10° | -3°, +8° | -3°, +8° | -1°, +7° |
工作主轴头 | |||||
旋转角度 | -30° ~+90° | ||||
顶针斜度 | M.T. No. 4 | ||||
主轴转速 | 10~300 r.p.m. | ||||
工作主轴负荷(含夹具) | 35 kgs(最长长度: 100 mm) | ||||
尾座 | |||||
顶针斜度 | M.T. No. 4 | ||||
尾座轴移动距离 | 25 mm | ||||
微调范围 | ±0.03 mm | ||||
马达 | |||||
砂轮轴 | 5.5kw(6P) | ||||
工作主轴 | 1kW | 1.5kW | 2kW | ||
砂轮轴座进给 | 1.2 kW | ||||
工作台进给(AC Servo Motor) | 1.8 kW | ||||
静压油压泵浦 | 0.37kW(4P) | ||||
砂轮轴润滑泵浦 | 0.37 kW(4P) | ||||
研削液泵浦 | 0.18 kW(2P) | ||||
螺杆润滑样式 | 自动注油 | ||||
内径研磨-内研主轴(选配) | 0.75 kW(2P) | ||||
容器容量 | |||||
砂轮轴润滑油箱 | 31 L | ||||
润滑油箱 | 31 L | ||||
油压油箱（选配） | 31 L | ||||
螺杆润滑油箱 | 0.7 L | ||||
水箱 | 120 L | ||||
机台重量 | |||||
净重 | 3500kgs | 3800kgs | 4500kgs | 5000kgs | 6200kgs |
*有关机台规格与尺寸保留变动权力，不另行通知。
标准配件：
FANUC CNC 控制器 x 1 | 顶针 (2支/组) x 1 |
全罩钣金 x 1 | 电气箱标准配件 x 1 |
砂轮及法兰 x 1 | 油压箱 (含泵浦) x 1 |
砂轮修整座 (尾座固定式) x 1 | 水箱 (含泵浦) x 1 |
微调式尾座 x 1 | 工作灯 x 1 |
光学尺 (X轴) x 1 | 工具 (含脚垫)及工具箱 x 1 |
选择配件：
备用砂轮与砂轮法兰 | 四爪夹头 |
空压尾座 | 平衡台及棒 |
内径研磨装置 | 自动砂轮平衡装置 |
凸轮式带动环 (6只/组) | 端面量测装置 |
两端支持座 (2只/组) | 自动线上量测装置 |
两点支持座 | 电磁式冷却液除屑装置 |
三点式中心架 | 磁铁+纸带式冷却液除屑装置 |
三爪夹头 | 油雾回收机 |
